Опис
JIKONG 4.3″ LCD Display

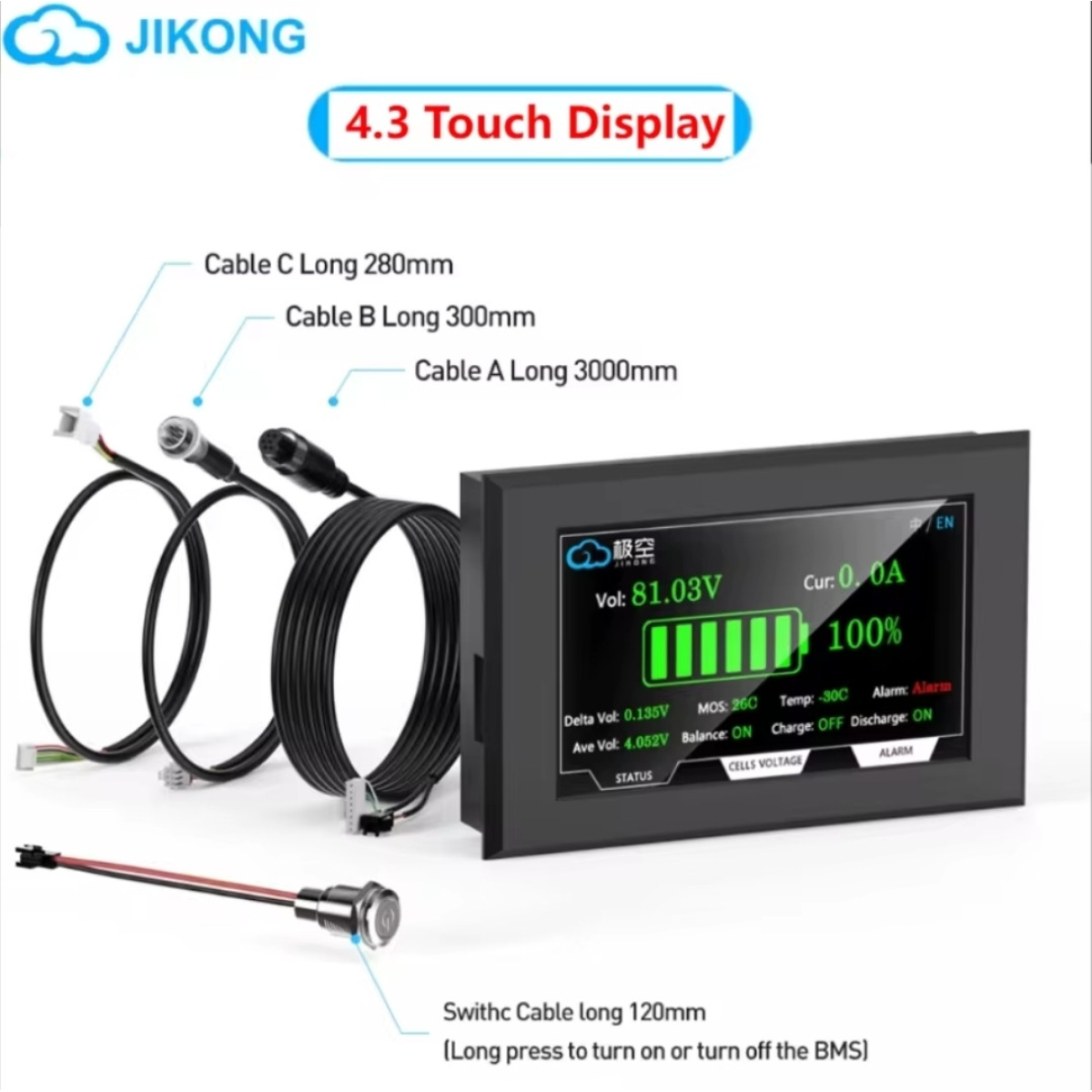

Комплект як на фото
Це 4,3-дюймовий TFT сенсорний дисплей (touch screen), який працює з BMS JIKONG версії V19. Служить для візуалізації основних параметрів акумуляторного пакету в реальному часі: напруга, струм, залишкова ємність (SOC), максимальні / мінімальні напруги комірок, температура, попередження тощо. Має інтерфейс для комунікації з BMS: підтримка RS-485 (деякі версії) або UART / TTL. Живлення дисплея: від 9 В до 36 В (зворотний захист живлення). Потужність споживання: приблизно 1,32 Вт (наприклад, при 12 В — ~110 мА). Кут огляду: ~85° з усіх сторін. Робочий температурний діапазон: від –20°C до +70°C. Температура зберігання: –30°C до +80°C. Роздільна здатність дисплея: 480 × 272 пікселів. Підсвічування: світлодіодне (LED). Можливість перемикання мови відображення: підтримуються різні мови (наприклад, китайська, англійська, тайська, в’єтнамська за даними документації). Підтримує налаштування інтерфейсу: логотип, макет екрану, мова. Роз’єм живлення / підключення: HY2.0 mm, 6-піновий вертикальний конектор. Підключення кнопки активації (для вмикання / вимикання BMS) через K+ / K- виводи. Кабель стандартної довжини: приблизно 0,5 м (можливі варіанти подовження при замовленні) Розміри корпусу: ~136,5 мм × 96,5 мм (згідно з мануалом) Вага / упаковка: дисплей, кабель підключення,
---СумісністьДисплей спеціально розроблений для JIKONG V19 BMS (версії PB серій з 16S, наприклад). В інструкції від JIKONG зазначено, що під час підключення дисплея через UART, не можна одночасно використовувати RS-485 інтерфейс. Для правильної роботи потрібно встановити протокол у додатку JIKONG BMS: “015 – JK BMS PBxx SERIES LCD Protocol V1.0”. ---ПеревагиДає візуальний контроль над станом батареї без необхідності постійно дивитися в смартфон або ПК.Допомагає оперативно реагувати на попередження (наприклад, перевантаження, висока / низька напруга комірок, температура).Покращує зручність налаштування та моніторингу BMS для кінцевого користувача.-
